Система учебных элементов по теме "Решение математических задач с использованием динамических электронных таблиц MS Excel"

Страница 5

Строить диаграммы различных видов с помощью Мастера Диаграмм;

пользоваться формулами при математических расчетах;

использовать ссылки при математических расчетах.

Оборудование и материалы

Установленная на компьютере программа Microsoft Office с приложением MS Excel.

Текст лабораторной работы №1.

Сопутствующие учебные элементы и материалы

Для успешной работы с данным учебным элементом необходимо знать основные клавиши на панели управления Microsoft Excel, пользоваться мышью, работать с окнами.

Вставка диаграмм в ЭТ

При работе с ЭТ используются диаграммы для визуального отображения данных. Для этого, чтобы построить диаграмму, надо

1. заполнить таблицу данными, которые будут находиться в диаграмме (рис 1).

Рис 1

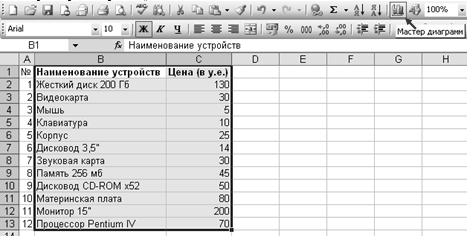

2. Выделить область значений, по которым строится диаграмма, и нажать кнопку "Мастер диаграмм" (рис 2).

рис 2

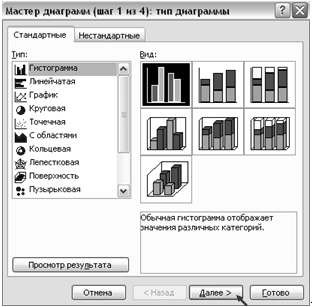

3. Шаг 1. Из списка диаграмм выбрать "Гистограмма" и нажать "Далее" (рис 3).

рис 3

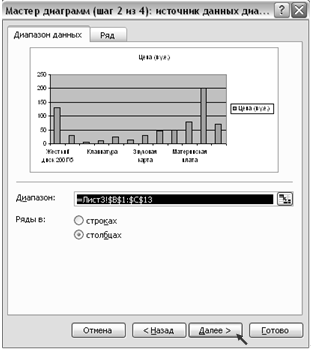

4. Шаг 2. Выбираем диапазон ячеек и построение диаграммы – по столбцам или по строкам (рис 4). Пропускаем Шаг 2.

рис 4

5. Шаг 3. Шаг 3 делится на несколько подпунктов:

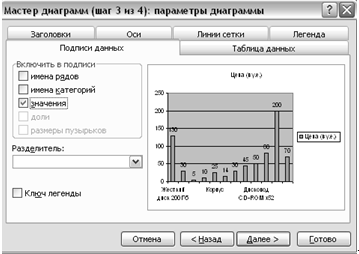

а) "Подписи данных" — можно подписать столбцы диаграммы именами рядов, категорий или значений (рис 5).

рис 5

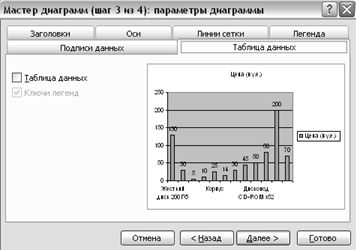

б) "Таблица данных" - также на поле диаграммы можно поместить таблицу значений (рис 6).

рис 6

в) "Заголовки" - в этот подпункт входят название самой диаграммы и самих осей ОХ, OY (рис 7).

рис 7

г) "Оси" - здесь можно убрать числовые подписи осей (рис 8).

рис 8

д) "Линии сетки" - здесь можно убрать или добавить основные и вспомогательные линии сетки (рис 9).

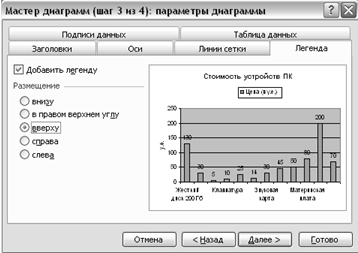

е) "Легенда" - здесь можно добавить или удалить легенду диаграммы, а также определить ее местоположение (рис 10)

рис 10

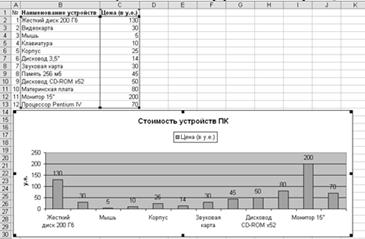

6. Шаг 4. Нажимая кнопку "Готово", помещаем график на тот же лист

рис 11

Задание 1:

Заполните таблицу "Стоимость устройств ПК":

а) построить гистограмму (см. пример);

б) построить круговую диаграмму, объемный вариант с подписями данных;

в) отсортировать данные по возрастанию, построить круговую диаграмму, объемный вариант с подписями долей;

Построить гистограмму изменения дневной температуры в декабре 2006. (см. занятие 3).

Построить цилиндрическую, коническую и пирамидальную гистограммы (см. пример) (рис 12).

рис 12
